　　關鍵詞：油路塊

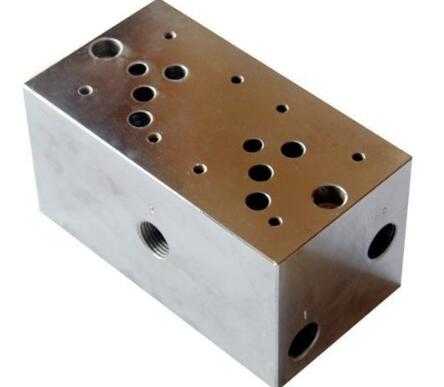

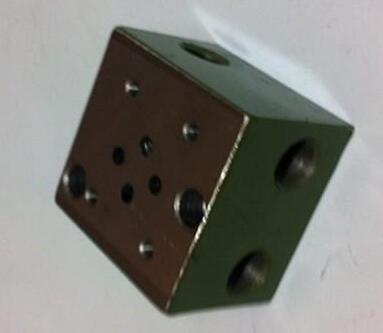

　　油路塊大家知道是什么嗎?從外觀上來看，它就是一個金屬方塊，安裝在液壓系統中，主要是用來控制液壓油工作的，該裝置屬于比較精密的零件了，所以在設計的時候需要好好的設計，保證每一個細節處都符合標準，否則制作出來的產品也沒啥用。當然，設計好之后，在進行制作的過程中也是需要遵循一定的要求的。那么大家知道油路塊的設計步驟是怎樣的嗎?制作時有什么要求知道嗎?下面小編就跟大家好好講一講，一起來看看吧。

油路塊的設計步驟：

　　1、確認原理圖和元件

　　首先需要根據原理圖分出閥和油路的連接，并確認元件的清單，劃分并整理出所需的元件清單。

　　2、數據庫的建立

　　需要從標準的數據庫中尋找出各標準件，同時還需要對所使用的一些非標準件進行設計并保存。

　　3、繪制油路塊立體圖

　　當其繪制油路塊立體圖時，需要確定各閥安裝底板的位置。

　　4、油孔連接

　　這個流程是需要將要連接的孔連接在一起。當其在進行油路的連接時不必計算孔深度、坐標，設計者可一邊在二維展開圖上進行設計，也可一邊通過三維透視圖清楚地看到油路連接的情況，并對其修改。

油路塊的制作要求：

　　1、用于制造油路塊的原材料(鋼板、鍛件)應符合《物資采購?fù)ㄓ靡蟆分械挠嘘P(guān)要求。

　　2、按圖紙銑銷六面。

　　3、按圖紙外形尺寸進行劃線，尺寸公差符合設計要求。

　　4、按圖紙設計要求進行鉆孔加エ。

　　5、油路塊內的油孔必須在整個工作溫度和系統通流能力范圍內使流體流經通道產生的壓降不會對系統的效率和響應產生不利影響。

　　6、對于有蓋板式插裝閥的油路塊按圖紙要求精度進行插孔加工，同時注意保護閥塊表面，不得磕碰、劃傷。

　　7、加工完畢的閥塊個表面不得留有劃痕及其他傷痕。

　　8、按施工圖紙及對應的液壓原理進行質量和功能檢查。

　　9、去除閥塊內所有孔道的毛刺。

　　10、處理完成后閥塊所有孔道用煤油清洗干凈，不得留有鐵屑等雜質。

　　11、閥塊清洗后，用塑料堵住各孔口，以防臟物進入，同時放置清潔干燥場所。

　　12、運輸過程中每個閥塊要單獨放置在軟包裝箱內，以免磕碰、劃傷閥塊表面。

　　以上就是關于油路塊的設計步驟和制作要求的介紹，相信大家看完對油路塊的設計流程有了一定的了解了吧，如果需要進行設計，可以參考上面的內容，有相關的問題也可以咨詢我們。
