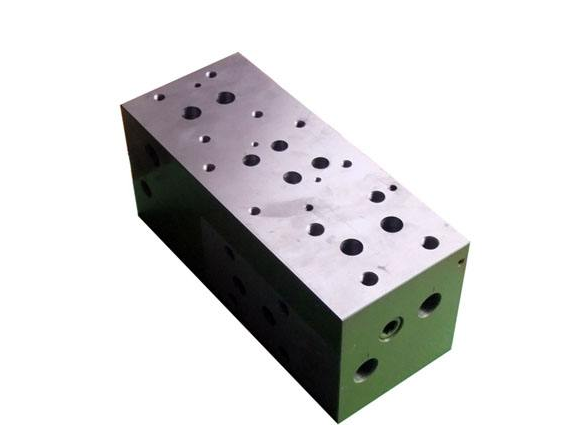

大家知道油路塊嗎？它是一個控制液壓油工作的一個金屬小方塊，別看這個小方塊很小，但它的存在是非常重要的，根據不同的液壓系統，對于油路塊的設計要求也是不同的，但一般都會有一個基本的設計步驟，這個大家有了解嗎？如果不是很清楚的話，接下來的內容就要好好看了，因?yàn)樾【帟?huì)介紹一下油路塊的設計步驟和加工技術要求，一起來看看吧。
油路塊的設計步驟：
1、確認原理圖和元件
根據原理圖分出閥以及油路的連接；確認元件清單，并劃分出所需的元件清單。
2、數據庫的建立
從標準數據庫中尋找出各標準件，同時還要對所使用的非標準件進行設計并保存。
3、繪制油路塊立體圖
繪制油路塊立體圖，確定各閥安裝底板的位置。
?。?）建立油路塊外形。
?。?）暫定油路塊外形尺寸（X、Y、Z）。
?。?）擺放元器件。找出所需的元器件安裝面底板和孔模型。在這過程中可運用命令語旋轉、移動安裝面底板到合適的位置。
4、油孔連接
將需要連接的孔連接在一起。進行油路連接時不必計算孔深度、坐標。
在進行油路連接時，設計者一邊在二維展開圖上進行設計，一邊通過三維透視圖清楚地看到油路連接的情況， 并對其進行修改。所以保證設計的準確性的同時還能提高設計速度。
在油孔連接完以后還需要進行壁厚檢查。如果不達標就需要調整油路了。
5、自動生成油路塊加工所用的鉆孔清單
利用鉆孔清單上的坐標值即可標出每個孔的位置；若用數控機床加工方式加工油路塊的話，利用鉆孔清單表方便的編輯出G代碼，不需要?jiǎng)e的CAM軟件。
6、生成2D工程圖
直接利用三維設計軟件就可以生成2D工程圖。
7、設計完成
將圖紙檢查無誤以后交由工廠加工即可。

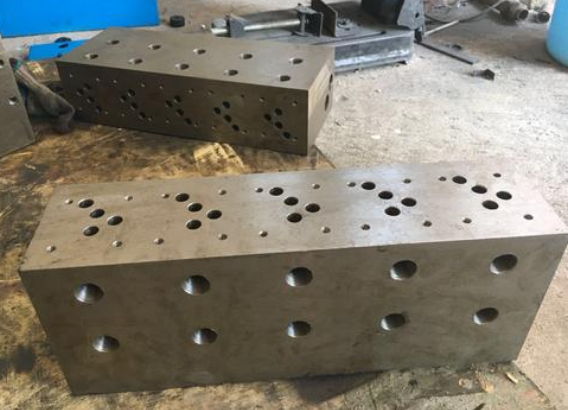

油路塊的加工技術要求：
1、用于制造油路塊的原材料（鋼板、鍛件）應符合《物資采購?fù)ㄓ靡蟆分械挠嘘P(guān)要求。
2、按圖紙銑銷六面。
3、按圖紙標注尺寸進行劃線，尺寸公差符合設計要求。
4、按圖紙?jiān)O(shè)計要求進行鉆孔加工。
5、油路塊內的油孔必須在整個工作溫度和系統通流能力范圍內使流體流經通道產生的壓降不會對系統的效率和影響產生不利影響。
油路塊雖然是一個小小的金屬塊，但在液壓系統中是不可或缺的一個存在，設計和加工時也要小心謹慎，一旦出現瑕疵，液壓系統也會跟著出問題。
