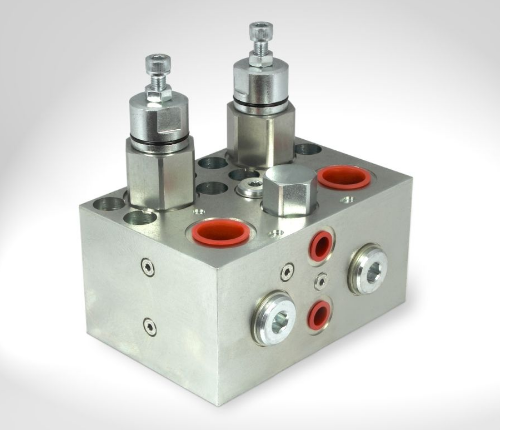

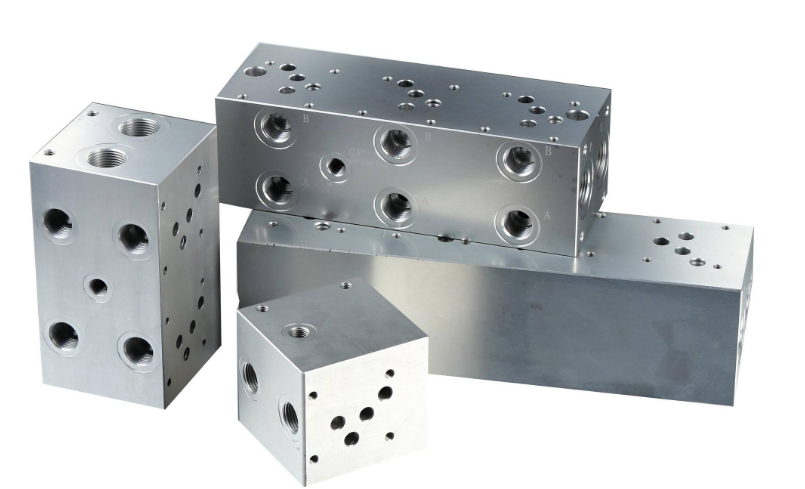

　　隨著科技的發展，很多機械化的設備都在不斷的進步，比如目前在工業行業比較常見的液壓閥，它的作用就是和電磁配壓閥組合使用，然后用于遠距離的控制水電站油、氣、水管路系統的通斷，在這個液壓閥中有一個零件是非常重要的，就是液壓閥塊，這是一個核心部件，它的作用就是在液壓閥中控制液流的方向、壓力和流量，是一種比較精密的零件，那么大家知道這個液壓閥塊是如何被生產出來的嗎?在設計時需要注意哪些事項呢?接下來小編就詳細給大家講講。

液壓閥塊的制作流程：

　　1、液壓閥塊上安裝閥、法蘭的表面粗糙度應達到Ra0.4，末端管接頭的密封面的表面粗糙度應達到Ra3.2。另外，安裝管接頭的螺孔與其外貼合面之間的垂直度允差至少應為8級。

　　2、閥塊上所有螺孔應有加工精度要求，一般選7H，螺紋式插裝閥的安裝孔的加工精度應附合產品樣本的要求，插裝閥安裝孔的粗糙度為Ra0.8，此外，還要有尺寸公差和形位公差要求。0型圈溝槽的表面粗糙度為Ra3.2，一般流道的表面粗糙度為Ra12.5。

　　3、高壓閥塊最好采用35鍛鋼，一般的閥塊采用A3鋼或球墨鑄鐵，在用氣割從板材上裁制閥塊材料時，應留有足夠的加工余量，最好將閥塊的毛坯進行鍛造后再加工。加工閥塊的材料須要保證內部組織致密，不得有夾層、沙眼等缺陷，必要時應對毛坯探傷。鑄鐵塊和較大的鋼材塊在加工前應進行時效處理和預處理。

液壓閥塊設計注意事項：

　　1、液壓閥塊設計中，油路應盡量簡捷，盡量減少深孔、斜孔和工藝孔。閥塊中孔徑要和流量相匹配，特別應注意相貫通的孔必須保證有足夠的通流面積，注意進出油口的方向和位置，應與系統的總體布置及管道連接形式相匹配，并考慮安裝操作的工藝性，有垂直或水平安裝要求的元件，必須保證安裝后符合要求。

　　2、對于工作中須要調節的元件，設計時要考慮其操作和觀察的方便性，如溢流閥、調速閥等可調元件應設置在調節手柄便于操作的位置。

　　3、須要經常檢修的元件及關鍵元件如比例閥、伺服閥等應處于閥塊的上方或外側，以便于拆裝。另外，閥塊設計中要設置足夠數量的測壓點，以供閥塊調試用，對于重量30kg以上的閥塊，應設置起吊螺釘孔，但在滿足使用要求的前提下，閥塊的體積要盡量小。

　　液壓閥塊的設計和安裝便于實現液壓系統的集成化和標準化，因此在設計時一定要保證質量，這樣才能有利于降低制造成本，提高精度和可靠性。
