液壓閥塊的原理你了解有多少？其實它是液壓系統中的一個控制型元件。其主要是控制流體的壓力、流量以及流動的方向，并且其種類也是比較繁多的，根據其作用可以分為方向控制閥、壓力控制閥和流量控制閥三大類。那么大家知道它在設計的時候有哪些注意事項嗎？下面就隨小編一起來了解一下吧！

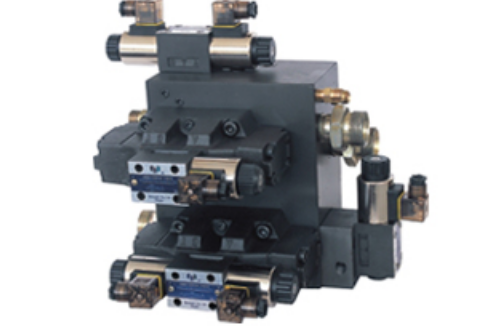

液壓閥塊的原理是什么？

其是液壓系統中的控制元件，主要是用來控制液壓系統中流體的壓力、流量以及流動方向，從而使其滿足各類執行元件不同動作的要求。

按照其作用可分為方向控制閥、壓力控制閥和流量控制閥三大類。相應地也可由這些閥組成三種基本的回路：方向控制回路、壓力控制回路和調速回路。

若是按照其控制方式的不同，液壓閥又可分為普通液壓控制閥、伺服控制閥、比例控制閥。安裝形式的不同還可分為管式、板式和插裝式等若干種。而二通插裝閥則是由插裝件、控制蓋板、先導控制閥、集成塊體，四部分組成。

1、插裝件

又被稱為主伐組件，是由閥芯、閥套、彈簧和密封圈四種零件進行組合而成。其主要的功能是用來控制主油路方向、壓力和流量。

2、控制蓋板

它是由蓋板內嵌微型先導控制元件以及其它零件等組合構成。主要是用來固定插裝件并保證密封情況，同時也是溝通控制油路和主伐控制腔之間的聯系，并實施控制。

3、先導控制閥

安裝于控制蓋板上，也可以直接安裝集成塊體上，是實施對主伐插裝件動作控制的較小規格的控制閥。主要有￠6和￠10痛徑的標準電磁換向閥，比例調壓閥，可調阻尼器，緩沖器等。

主伐規格較大的可根據需要用較小的二通插裝閥進行二級控制。符合ISO及國家標準尺寸電磁閥，可同國內外同類產品互換安裝。

4、集成塊體

用來安裝插裝件、控制蓋板和其它控制閥，溝通主油路和控制油路的塊體。

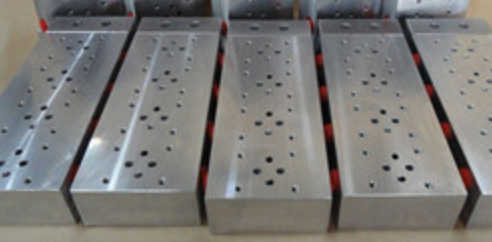

液壓閥塊設計注意事項

1、液壓閥塊在設計中時，油路應盡量簡捷，還要減少深孔、斜孔和工藝孔等。閥塊中孔徑要和流量相匹配，特別應注意相貫通的孔必須保證有足夠的通流面積。

與此同時，還需要注意進出油口的方向和位置，應與系統的總體布置及管道連接形式相匹配，并考慮安裝操作的工藝性，要有垂直或水平的安裝要求元件，必須保證安裝后符合要求。

2、對于工作中須要進行調節的元件，在設計時需要考慮其操作和觀察的方便性。如溢流閥、調速閥等一些可調元件應設置在調節手柄便于操作的位置。

3、經常進行檢修的元件及關鍵的元件如比例閥、伺服閥等，其應處于閥塊的上方或外側，以便于拆裝等操作。另外，在閥塊設計中要設置足夠數量的測壓點，以供閥塊調試用。

同時對于一些重量在30kg以上的閥塊，應設置起吊螺釘孔。不過需要在滿足使用要求的前提下，閥塊的體積要盡量小。
