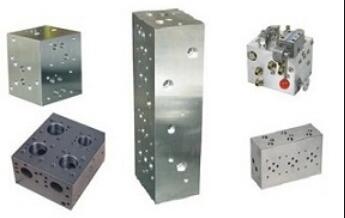

在一般的液壓系統中,都會有一個很重要的零件,它就是閥塊,它的作用就是調節,在液壓系統運行的過程中根據不同的油壓情況來進行調節。那么大家知道這個閥塊是如何設計的嗎?不同復雜程度的不同液壓系統的設計,只是集成塊的數量、安裝元件的數量、集成塊的大小不同,都是這一設計過程的多次循環往復。液壓集成塊本身是一個三維長方實體,按照液壓傳動原理和所安裝的液壓元件不同,在各個面上加工出相應的通油孔道以實現系統傳動要求。下面特恩福的小編就來講講設計的總體思路及具體流程,一起來看看吧。
閥塊設計的總體思路主要有明確安裝內容、確定元件尺寸等等,下面是詳細介紹。
1、明確安裝內容:確定閥塊上具體要安裝的閥。本系統選擇的閥包括一個溢流閥、一個單向閥、一個電磁換向閥和一個節流閥。
2、確定元件尺寸:以10通徑的孔為例,選定產品型號。
3、對應的連通關系進行整理,確定連通關系。
4、建立空間模型:設計一個長、寬、高尺寸合適的長方體,把六個閥的底板圖按照空間位置分別投影在相應的視圖上。最后確定各閥塊位置為:上面,電磁換向閥;左面,溢流閥;右邊,換向閥;后面,單向閥。
5、確定空間模型以后,按照閥的實際尺寸及位置關系,初步確定集成塊的總體尺寸。如果發現閥塊的尺寸需要調整,我們可以直接在特征樹上進行特征修改。
根據以上分析,設計的液壓系統的閥塊的步驟如下:

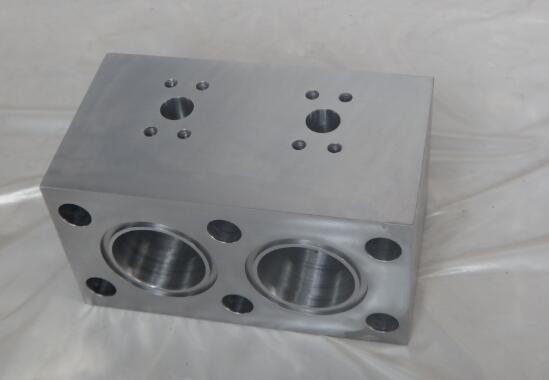

1、查詢及創建閥塊主體
首先通過所示的查詢系統確定各個閥的底板尺寸,之后根據以上初步確定的連通關系確定閥塊的整體尺寸。
2、插入溢流閥的草圖及螺紋孔和定位孔
點擊插入底板草圖的菜單,則可以查詢到以L1為基點的坐標形式的液壓閥底板尺寸。根據液壓原理圖和查詢到的兩種形式的液壓閥底板尺寸,確定右基準面上溢流閥上一點的位置,然后點擊計算按鈕,計算其他點的坐標,然后點擊插入草圖按鈕并選擇生成螺紋孔和定位銷孔特征。
3、插入電磁換向閥的草圖及螺紋孔和定位孔特征
由液壓原理圖可以知道,溢流閥的T口與基準面3上的電磁換向閥的T口相通,通過圖6.7計算后的溢流閥T口的坐標,通過查詢系統查詢換向閥的尺寸坐標,確定電磁換向閥的T口的坐標,然后計算其他坐標,與弳)步驟相同插入電磁換向閥的草圖。
4、孔的連通
由原理圖可以看到,溢流閥的P13要與進油口P口打通,這個時候溢流閥的P13位置已經確定,所以進油口的P口的位置也基本確定。選擇油口P的草圖圓和溢流閥的P的草圖圓,程序會判斷是否需要打工藝孔,點擊孔道連通按鈕,則孔道生成。
5、輔助功能的進行
點擊閥塊或閥塊上的一點或一面,然后點擊透明性按鈕,會發現閥塊體的表面變?yōu)橥该?,把特征孔同面的設置為同一個顏色。這個時候可以清楚地觀察到孔的通斷情況。
根據孔道連通要求,可以從3個方向進行剖切,可以看到剖切位置。經檢驗,滿足連通關系要求,該通的孔都已經通,不通的不通,并且達到安全壁厚。并且不通的孑L道達到了安全壁厚。
6、從三維標準件庫調用液壓元件進行虛擬裝配。
7、在SolidWorks里為閥塊創建2DT程圖。
以上就是關于閥塊設計的總體思路和具體的設計過程的介紹,大家如果不知道如果對閥塊進行設計的話,可以參考上面的內容,應該還是有幫助的,如果不清楚的話可以咨詢我們。
