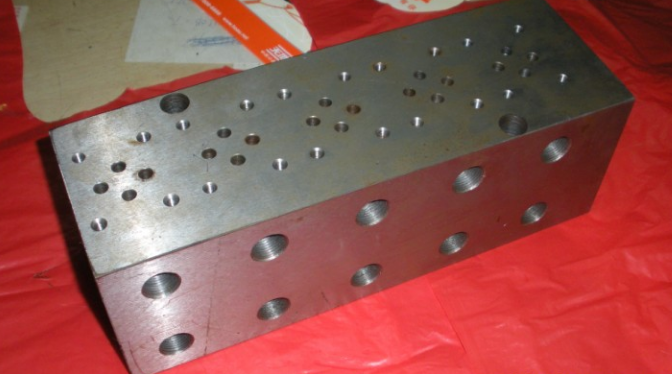

液壓閥塊的設計你了解多少？它的工藝你知道嗎？

文章來源：南京特恩?！　g覽：0　　發表時間：2019-12-25 16:26:17

關于液壓閥塊設計首先需要知道它的一些要求，只有知道這方面的相關事項，才能夠保證不會頻繁的更改設計。需要保證它的可靠性、結構緊湊、占用空間小、壓力損失小、便于布管等相關事項。關于它工藝方面的具體詳情，下面就隨小編一起來了解一下吧！希望可以為大家解開心中的疑團。

液壓閥塊設計的基本原則

一、設計要求

1、首先需要可靠性高，并要確?？椎篱g不會竄油現象。

2、其結構需要緊湊，并且占用空間小。

3、需要油路簡單，并且造成的壓力損失小。

4、要其易于進行加工，而且輔助的工藝孔需要較少。

5、其便于布管。

6、關于各控制閥的調節操作方便。

二、設計步驟

1、需要根據閥塊在系統中的布置和管路布局，進行初步確定各外接油口在閥塊上的相對位置，并需要根據流量確定接頭規格。

2、需要根據閥組的工作原理、系統布局、各閥本身特性和維護性能，進行初步確定各控制閥在閥塊上的安裝位置。

3、設計并反復的優化各外接口和閥件間的流道，需要使各流道依據所設計的原理實現正確、合理的溝通。

液壓閥塊工藝

1、加工前處理

關于這方面的材料是需要保證內部組織致密，不得有夾層、沙眼等缺陷，并且在加工前應對毛坯進行探傷。并且對鑄鐵塊和較大的鋼材塊，要在加工前進行時效處理和預處理。

2、下料

其一般每邊都至少要留2mm以上的加工余量。

3、銑外形

關于銑削閥塊的6面，需要每邊留0.2-0.4mm的粗磨量。

4、粗磨

進行粗磨閥塊的6面，需要每邊留0.05～0.08mm的精磨量。并要保證每一對對應面的平行度小于0.03mm，且兩相鄰面垂直度小于0.05mm。

5、劃線

如果是有條件的，則可在數控鉆床上直接用中心鉆進行完成。

6、鉆孔

需要保證各孔表面的精糙度為Ra12.5。

7、精磨

進行磨削閥塊的6面，其各表面磨至粗糙度為Ra0.4um。
